精品亚洲免费观看网,国产欧美一区二区三区久久手机版,亚洲伦理一区二区视频

　　標(biāo)準(zhǔn)：GB/T 1229-2000 1. 特性描述 7CrSiMnMoV簡(jiǎn)稱CH-1，它是一種火焰淬火冷作模具鋼，首鋼特種鋼公司研制，是工業(yè)發(fā)達(dá)國(guó)家近年開(kāi)發(fā)和使用的新型 模具鋼，其主要特點(diǎn)如下： （1）強(qiáng)韌性好　火焰淬火具有和整體淬火相近的硬度和各種性能。淬硬層下有高韌性基體作襯墊，工作時(shí)刃口不易產(chǎn)生開(kāi)裂、崩刃現(xiàn)象。采用表面強(qiáng)化工藝后硬化層保留了一定的壓應(yīng)力（304MPa），可提高疲勞強(qiáng)度，使模具獲得較高的使用壽命。 （2）修復(fù)方便　可焊性好，制造有偏差時(shí)可用相應(yīng)的焊條進(jìn)行補(bǔ)焊，經(jīng)打磨修整即可達(dá)到理想的效果。 （3）淬火變形小　當(dāng)模具全部加工成型后，在刃口用氧-乙炔火焰加熱至淬火溫度，然后空冷即達(dá)到淬火目的，不須其它加工，所以變形很小。 （4）節(jié)省費(fèi)用 降低成本由于只需氧-乙炔氣源，不受場(chǎng)地、裝備的限制，操作方便。省去整體淬火多次加熱回火的繁瑣工序，提高了生產(chǎn)率。初步統(tǒng)計(jì)結(jié)果，7CrSiMnMoV鋼采用火焰淬火工藝制造的模具與Cr12鋼模具相比省電約80%，勞動(dòng)生產(chǎn)率提高約20%，熱處理總費(fèi)用降低70%左右，模具壽命提高1.5倍以上。 2.用途：這種鋼特別適宜制作尺寸大，截面厚，淬火變形小的大型鑲塊模具，以及沖壓模、下料模、切紙刀、陶瓷模等。 3.加工規(guī)范 首先將7CrSiMnMoV圓鋼按要求鍛造成型，或按零件要求鍛造成各種三維形狀（實(shí)型造型）。退火后粗加工、磨平，在加工中心加工出刃口形狀，鉗工修配、安裝調(diào)試后火焰淬火。淬火預(yù)熱溫度一般控制在180～200℃，預(yù)熱1～1．5h。對(duì)單一的大型、整體、封閉型腔模具可用噴槍直接預(yù)熱。淬火加熱火焰為中性焰，火焰長(zhǎng)度10～15mm，氧氣壓力控制在49～69MPa，乙炔壓力控制在4.9～6.9MPa。加熱時(shí)火焰距離加熱面1～3mm，距離刃口邊沿4～6mm，加熱帶控制在2～3mm，距離刃口邊沿4～6mm，加熱的速度控制在160～200mm／min。模具的最終硬度基本可控制在52～62HRC，淬火的深度達(dá)1.5mm，由于火焰淬火以后材料尺寸變化量遠(yuǎn)小于整體淬火，長(zhǎng)度在300mm以內(nèi)的鑲塊結(jié)構(gòu)模具，結(jié)合縫之間的間隙＜0.12mm，這對(duì)于沖裁模具而言其壽命和精度是完全滿足要求的。 以上是采用7CrSiMnMoV鋼制造摩托車油箱模具及摩托車頭盔模具中的一些經(jīng)驗(yàn)技術(shù)數(shù)據(jù)，實(shí)踐證明，在其它一些沖裁模具的制作中也可參考，模具的質(zhì)量和壽命明顯提高，極大地方便和滿足了生產(chǎn)的需要。所以，用7CrSiMnMoV鋼火焰淬火工藝代替CrWMn和Cr12鋼制作大型三維曲線模具，是一種值得推廣的方法。 4.化學(xué)成分（質(zhì)量分?jǐn)?shù)%） C：0.65~0.75 Si：0.85~1.15 Mn：0.65~1.05 P：≤0.03 S：≤0.03 Cr：0.90~1.20 Mo：0.20~0.50 V：0.15~0.30

盡管效益不佳，產(chǎn)能卻一增再增；盡管有800家鋼廠，卻沒(méi)有哪一家有很強(qiáng)的國(guó)際競(jìng)爭(zhēng)力；盡管是全球最大的鐵礦石買家，卻毫無(wú)價(jià)格影響力…… 中國(guó)鋼鐵業(yè)大而不強(qiáng)的現(xiàn)實(shí)，折射出背后由來(lái)已久的三大頑癥――產(chǎn)能嚴(yán)重過(guò)剩，產(chǎn)業(yè)集中度太低，鐵礦石受制于人。 國(guó)務(wù)院辦公廳日前出臺(tái)的一份通知，正是治療這些頑疾的一劑良方。 這份題為《國(guó)務(wù)院辦公廳關(guān)于進(jìn)一步加大節(jié)能減排力度加快鋼鐵工業(yè)結(jié)構(gòu)調(diào)整的若干意見(jiàn)》的通知，圍繞當(dāng)前鋼鐵行業(yè)存在的各種深層次問(wèn)題，提出了詳盡而切實(shí)的對(duì)策。 “這幾年鋼鐵行業(yè)產(chǎn)能擴(kuò)張?zhí)�快，產(chǎn)量每年都在大幅增長(zhǎng)。今年前5個(gè)月， 全國(guó) 粗鋼產(chǎn)量又增長(zhǎng)了23.8%，但是鋼廠的利潤(rùn)率低得可憐。鋼鐵業(yè)要想正常發(fā)展，就必須控制產(chǎn)能。”中鋼協(xié)有關(guān)負(fù)責(zé)人說(shuō)。 為控制產(chǎn)能，《意見(jiàn)》提出了嚴(yán)厲的行政措施――除國(guó)家已批準(zhǔn)開(kāi)展前期工作的項(xiàng)目外，2011年底前不再核準(zhǔn)、備案任何擴(kuò)大產(chǎn)能的鋼鐵項(xiàng)目。堅(jiān)決制止以淘汰落后產(chǎn)能等名義擅自建設(shè)鋼鐵項(xiàng)目，對(duì)違規(guī)建設(shè)的要嚴(yán)肅處理。 “這些措施都是針對(duì)現(xiàn)實(shí)中存在的一些問(wèn)題而制定的。”一家大鋼廠負(fù)責(zé)人說(shuō)，“現(xiàn)在一些地方審批手續(xù)不嚴(yán)，小鋼廠的建設(shè)項(xiàng)目想上就上，不但導(dǎo)致產(chǎn)能增加，而且增加的很多是落后產(chǎn)能。” 除了要控制新增產(chǎn)能，《意見(jiàn)》還要求加大淘汰落后產(chǎn)能力度。“嚴(yán)格稅收征管，清理和糾正地方擅自出臺(tái)的對(duì)鋼鐵企業(yè)的稅收優(yōu)惠政策”，“加大差別電價(jià)實(shí)施力度，大幅提高差別電價(jià)的加價(jià)標(biāo)準(zhǔn)，進(jìn)一步提高落后產(chǎn)能的生產(chǎn)成本”……一系列行政和經(jīng)濟(jì)手段，拳拳擊中要害。 鐵礦石談判屢屢敗北、鋼材市場(chǎng)秩序混亂……這些都與鋼鐵行業(yè)集中度太低有著莫大的關(guān)系。 “中國(guó)有800家鋼廠，放在其他國(guó)家簡(jiǎn)直不可思議。”蘭格鋼鐵信息研究中心分析師張琳說(shuō)，“韓國(guó)浦項(xiàng)制鐵一家鋼廠占了 全國(guó) 鋼產(chǎn)量的60%以上，而中國(guó)最大的十家鋼廠去年鋼產(chǎn)量總計(jì)只占全國(guó)的44%。” 要改變集中度過(guò)低的現(xiàn)狀，就必須推進(jìn)兼并重組。 “要進(jìn)一步提高我國(guó)鋼鐵產(chǎn)業(yè)集中度，培育形成3－5家具有較強(qiáng)國(guó)際競(jìng)爭(zhēng)力、6－7家具有較強(qiáng)實(shí)力的特大型鋼鐵企業(yè)集團(tuán)。力爭(zhēng)到2015年，國(guó)內(nèi)排名前10位的鋼鐵企業(yè)集團(tuán)鋼產(chǎn)量占全國(guó)產(chǎn)量的比例從2009年的44%提高到60%以上。”《意見(jiàn)》提出了兼并重組的戰(zhàn)略目標(biāo)，并明確表示，“支持優(yōu)勢(shì)大型鋼鐵企業(yè)集團(tuán)開(kāi)展跨地區(qū)、跨所有制兼并重組。” 而鐵礦石價(jià)格虛高更是當(dāng)前鋼鐵行業(yè)面臨的最大難題。據(jù)中鋼協(xié)統(tǒng)計(jì)，5月末，國(guó)內(nèi)鋼材綜合價(jià)格指數(shù)同比上升了22.68%，而同期鐵礦石進(jìn)口價(jià)格則漲了一倍以上。鋼鐵企業(yè)利潤(rùn)微薄，而力拓等三大礦山卻坐享暴利。中國(guó)是全球最大的鐵礦石進(jìn)口國(guó)，卻對(duì)鐵礦石價(jià)格缺乏起碼的影響力。 為改變中國(guó)鋼廠在鐵礦石問(wèn)題上的被動(dòng)局面，《意見(jiàn)》從流通和供給等多方面入手制定對(duì)策，既要求“通過(guò)行業(yè)自律，進(jìn)一步提高鐵礦石進(jìn)口經(jīng)營(yíng)集中度”，又要求“加大國(guó)內(nèi)鐵礦石資源的勘探力度，增加資源儲(chǔ)量”，更鼓勵(lì)鋼鐵和礦山企業(yè)“走出去”，在境外建立穩(wěn)定、可靠的鐵礦石供應(yīng)基地。 “以前國(guó)家也出臺(tái)了不少類似的調(diào)控措施，但有些收效并不明顯，原因就是一些措施可能會(huì)觸及地方政府、一些部門(mén)和企業(yè)的利益，結(jié)果難以執(zhí)行下去。” 北京 大學(xué)社會(huì)發(fā)展所王文章副教授說(shuō)，“這份《意見(jiàn)》提出的措施很全面，很切合實(shí)際，希望能夠真正落實(shí)下去，不要成為一紙空文。”

　　目前，我國(guó)的塑料消費(fèi)量已居世界首位，但人均消費(fèi)量?jī)H為工業(yè)發(fā)達(dá)國(guó)家的1/7，為工業(yè)中等發(fā)達(dá)國(guó)家的1/4，模具網(wǎng)CEO、國(guó)際模具及塑料供應(yīng)商協(xié)會(huì)負(fù)責(zé)人羅百輝分析認(rèn)為，這一方面反映出中外模具存在一定差異，另一方面也展現(xiàn)了我國(guó)塑料工業(yè)和塑料模具產(chǎn)業(yè)巨大的發(fā)展空間。 近年來(lái)，我國(guó)塑料模具工業(yè)發(fā)展迅速，體現(xiàn)在產(chǎn)品技術(shù)含量不斷提高，制造周期不斷縮短。但與國(guó)外塑料模具的先進(jìn)水平相比，依然存在不小的差距。 以模具材料和標(biāo)準(zhǔn)件為例。國(guó)外模具鋼的生產(chǎn)80%以上采用真空精煉和電渣重熔生產(chǎn)，鋼材的純度和等向性高，而國(guó)內(nèi)通過(guò)電渣重熔生產(chǎn)的模具鋼所占份額很少，大約1/10。國(guó)外發(fā)達(dá)國(guó)家的模具鋼成材率在85%~90%，而國(guó)內(nèi)成材率僅為70%。我國(guó)列入國(guó)家標(biāo)準(zhǔn)中的塑料模具鋼僅為3Cr2Mo和3Cr2MnNi鄄Mo。國(guó)外常用的塑料模具鋼已形成較完整的系列，如美國(guó)塑料模具鋼有7個(gè)鋼號(hào)，形成完整的P系列；日本日立金屬公司有15個(gè)鋼號(hào)。我國(guó)塑料模具用鋼的隨意性較大，80%使用碳鋼和40Cr鋼。對(duì)于復(fù)雜、精密模具，為避免熱處理變形，一般在退火態(tài)、正火態(tài)或調(diào)質(zhì)態(tài)加工使用，因此壽命僅為國(guó)外同類模具的1/10~1/2。國(guó)內(nèi)汽車塑料模具企業(yè)大多愿意選用德國(guó)、日本、瑞典三大系列的模具鋼，但是在國(guó)內(nèi)購(gòu)買歐洲模具鋼材，價(jià)格往往高出30%~40%，嚴(yán)重影響了國(guó)內(nèi)模具的競(jìng)爭(zhēng)力。 再看看模具的精度、壽命和模具制造周期。日本的汽車模具精度可達(dá)0.02mm，塑料模分模面的精度控制在0.01mm，而國(guó)內(nèi)汽車模具的品牌企業(yè)，汽車模具精度控制在0.03~0.05mm；塑料模分模面配模精度在0.03mm左右。德國(guó)的模具制造周期在2周~20天，備料4~5天，試模2~3天。日、韓的模具周期要求2周，原因是他們有專門(mén)的模具配件城，滑塊、頂桿、澆口套組件等均可買到，國(guó)內(nèi)配件標(biāo)準(zhǔn)化做不到，一些零件的加工精度也達(dá)不到要求。據(jù)國(guó)際模具及塑料供應(yīng)商協(xié)會(huì)負(fù)責(zé)人羅百輝介紹，汽車模具已進(jìn)入專業(yè)化、標(biāo)準(zhǔn)化階段，汽車模具基本是由專業(yè)的模具制造商提供，模具商品化率在70%以上，還有許多專門(mén)生產(chǎn)模具標(biāo)準(zhǔn)件的企業(yè)，汽車模具標(biāo)準(zhǔn)件多達(dá)幾百種，如德國(guó)、日本模具的標(biāo)準(zhǔn)化率可達(dá)85%。國(guó)內(nèi)模具企業(yè)大型模具的標(biāo)準(zhǔn)化程度約為25%~30%。模具的標(biāo)準(zhǔn)化程度已成為制約國(guó)內(nèi)模具制造周期的瓶頸之一，也影響了國(guó)內(nèi)模具的競(jìng)爭(zhēng)力。 在企業(yè)員工的整體素質(zhì)上，德國(guó)、日本模具企業(yè)絕大多數(shù)員工是大學(xué)畢業(yè)或經(jīng)過(guò)專門(mén)訓(xùn)練的，至少有10年的工作經(jīng)驗(yàn)，模具企業(yè)技術(shù)人員比例很高，多數(shù)企業(yè)在25%以上，有些在50%以上，不少企業(yè)的職工往往可以在技術(shù)與生產(chǎn)崗位上互換。國(guó)內(nèi)模具企業(yè)的員工缺乏高新加工技術(shù)的培訓(xùn)和高端數(shù)控機(jī)床操作技能的培訓(xùn)，在某種程度上這也影響了高端設(shè)備的利用率。模具企業(yè)技術(shù)人員比例偏低，多數(shù)企業(yè)15%~20%之間，且綜合開(kāi)發(fā)能力較低。 此外，德、日企業(yè)對(duì)新產(chǎn)品開(kāi)發(fā)很重視，模具廠經(jīng)常會(huì)與材料廠商、產(chǎn)品廠商共同開(kāi)發(fā)；注塑機(jī)廠會(huì)與材料廠商共同研發(fā)新機(jī)型；名牌塑料供應(yīng)商會(huì)與名牌汽車公司聯(lián)合研制以塑代鋼的新產(chǎn)品。這種強(qiáng)強(qiáng)合作，使企業(yè)具有很強(qiáng)的研發(fā)能力。我國(guó)企業(yè)在創(chuàng)新、研發(fā)能力上差距更大。 國(guó)際模具及塑料供應(yīng)商協(xié)會(huì)負(fù)責(zé)人羅百輝表示，當(dāng)前我國(guó)對(duì)模具需求旺盛的行業(yè)包括航空航天、國(guó)防軍工、軌道機(jī)車、工程機(jī)械等行業(yè)，尤其是總投資達(dá)2200億元的京滬高鐵項(xiàng)目、超過(guò)300億元投資規(guī)模的大飛機(jī)項(xiàng)目等，都會(huì)給塑料模具行業(yè)帶來(lái)新的挑戰(zhàn)和機(jī)遇。因此，我國(guó)塑料模具業(yè)的發(fā)展必須依托國(guó)家重點(diǎn)建設(shè)工程，大力發(fā)展精密注塑模具、覆蓋件模具和大型注塑模具；同時(shí)通過(guò)加快企業(yè)兼并重組和產(chǎn)品更新?lián)Q代，縮小與發(fā)達(dá)國(guó)家間的距離，使我國(guó)的塑料模具業(yè)持續(xù)健康發(fā)展。

　　壓鑄過(guò)程中，熔融態(tài)的結(jié)束以一定的頻率和速度射入模腔，對(duì)模腔表面反復(fù)沖刷并產(chǎn)生刺激摩擦，使模體承受高溫、高壓和強(qiáng)大的熱沖擊。這要求壓鑄材料在熱沖擊條件下具有足夠的強(qiáng)硬度，熱膨脹系數(shù)小，導(dǎo)熱性好，并具有較高的抗沖蝕能力和抗疲勞能力。H13鋼的耐冷熱疲勞能力和抗沖蝕作用優(yōu)勢(shì)明顯，目前，除銅合金外，鋁、鎂和鋅等有色金屬的壓鑄模大多采用H13鋼。

　　H13鋼有較高的高溫強(qiáng)度和硬度能避免熱擠壓模過(guò)早變形和開(kāi)裂，良好的耐磨性又可減輕模具表面的磨損。我國(guó)絕大多數(shù)鋁型材生產(chǎn)廠家采用H13鋼制造熱擠壓模，擠壓的鋁型材表面質(zhì)量得到提高，且模具使用壽命也提高近三倍。 鋁擠壓 銅擠壓

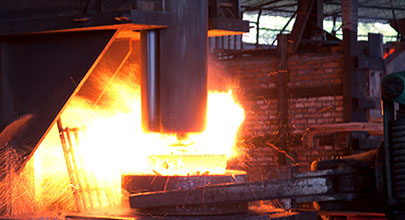

　　熱鍛模具一般在比較惡劣的條件下工作，要承受高溫、高壓作用，有的還受到較大沖擊力，故要求熱鍛模具有較高的強(qiáng)度、熱疲勞性能和抗沖擊韌性。而H13鋼有較高的高溫強(qiáng)度、硬度以及良好的抗沖擊性能，正是熱鍛模具最需要的。

1、 規(guī)范型引用文件 下列文件對(duì)本文件的應(yīng)用是必不可少的。凡時(shí)注明日期的引用文件，僅注明日期的適用于本文件。凡是不注明日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。 GB/T223 鋼鐵及合金化學(xué)分析方法 GB/T222 成品化學(xué)成分允許偏差 GB/T20066 鋼和鐵化學(xué)成分測(cè)定用試樣的取樣和制樣方法 GB/T226 鋼的低倍組織及缺陷酸蝕檢驗(yàn)法 GB/T231.1 金屬材料布氏硬度試驗(yàn) 第 1 部分：試驗(yàn)方法 GB/T229 金屬夏比沖擊試驗(yàn)方法 GB/T1299-2000 合金工具鋼 GB/T6402-2008 鋼鍛件超聲波檢測(cè)方法 GB/T10561-2005 鋼中非金屬夾雜物含量的測(cè)定標(biāo)準(zhǔn)級(jí)別圖顯微檢驗(yàn)法 NADCA#207-2006 北美壓鑄協(xié)會(huì)優(yōu)質(zhì) H13 鋼驗(yàn)收標(biāo)準(zhǔn) 2 、 技術(shù)要求 2 .1 鋼的牌 和化學(xué)成分 對(duì)每一冶煉爐鋼進(jìn)行熔煉分析，化學(xué)成分（熔煉分析）應(yīng)符合表 1 的規(guī)定，其允許偏差應(yīng)符合 GB/T222 的要求 表 1 鋼的牌號(hào)和化學(xué)成分 （ wt% ） 牌 號(hào) C Si Mn P Cr Ni Mo V Cu H13 鍛圓 0.34 0.80 0.30 ≤ 5.0 ≤ 1.20 0.90 ≤ 0.39 1.00 0.50 0.012 5.50 0.25 1.75 1.20 0.20 牌 號(hào) N （ ppm) H(ppm) O(ppm) As Pb Sn Sb Bi H13 鍛圓 ≤ ≤ ≤ ≤ ≤ ≤ ≤ ≤ 100 1 15 0.010 0.0014 0.010 0.002 0.0001 2.2 鋼的 冶煉方法 采用電弧爐 + LF+VD + 電渣重熔法冶煉的電渣鋼。 2.3 鍛件的制造方式 鍛件采用 1250 度高溫?cái)U(kuò)散工藝 + 二次鐓拔（鐓粗比 ≥2 ）工藝 + 鍛造比 ≥4 。 2.4 硬度 鍛件退火后硬度值 ≤229HB 。 2.5 低倍組織 在酸浸低倍組織試片上不得有目視可見(jiàn)的縮孔、夾雜、夾渣、分層、裂紋、氣泡和白點(diǎn)等缺陷。中心疏松和錠型偏析按 GB/T1299-2000 進(jìn)行評(píng)級(jí)，驗(yàn)收級(jí)別按表 2 規(guī)定執(zhí)行。 表 2 低倍組織驗(yàn)收級(jí)別 中心疏松（級(jí)） 錠型偏析（級(jí)） ≤1.0 ≤1.0 2.6 非金屬夾雜物 鍛件按 GB/T10561-2005 標(biāo)準(zhǔn) A 法進(jìn)行非金屬夾雜物檢測(cè)，合格級(jí)別不超過(guò)表 3 要求。 表 3 非金屬夾雜物 A B C D 細(xì)系 粗系 細(xì)系 粗系 細(xì)系 粗系 細(xì)系 粗系 ≤1.0 ≤1.0 ≤1.0 ≤1.0 ≤1.0 ≤1.0 ≤1.0 ≤1.0 2.7 網(wǎng)狀碳化物 2.7.1 退火狀態(tài)交貨的 H13 鍛鋼應(yīng)檢驗(yàn)網(wǎng)狀碳化物，按 GB/T1299-2000 標(biāo)準(zhǔn)第二級(jí)別圖評(píng)定，網(wǎng)狀碳化物不均勻度合格級(jí)別不大于 2 級(jí)。 2.8 高倍組織 2.8.1 晶粒度 H13 鍛鋼應(yīng)檢驗(yàn)晶粒度，合格級(jí)別應(yīng)等于或細(xì)于 7 級(jí)。 2.8.2 退火顯微組織 鍛件退火顯微組織按 NADCA#207-2006 標(biāo)準(zhǔn)評(píng)級(jí)圖進(jìn)行評(píng)級(jí)，顯微組織達(dá)到合格級(jí)別。 2.9 無(wú)缺口沖擊試驗(yàn) 鍛件退火后取三個(gè)橫向試樣進(jìn)行熱處理。熱處理制度：淬火： 1030 ± 10 ℃，保溫≥ 60 分鐘，油冷或水冷，回火（至少兩次）后保證硬度 45 ± 2HRC 。做力學(xué)性能試驗(yàn)，

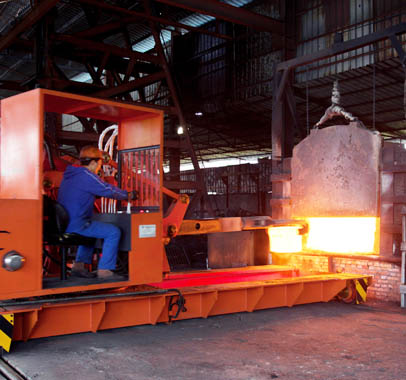

● 化學(xué)成分：（%） 元豐牌號(hào) C Si S P Mn Cr Mo V H26 0.35～0.40 0.30～0.50 ≤0.005 ≤0.025 0.20～0.45 4.0～4.50 2.20～2.80 0.80～1.0 ● 特征： H26鋼在H13成熟工藝基礎(chǔ)上開(kāi)發(fā)出來(lái)的一款高性能的熱作模具鋼，結(jié)合了H13的高穩(wěn)定性，并進(jìn)一步提高了抗熱疲勞性能、抗回火性能，具有更佳的強(qiáng)韌性，極大的提高了模具的使用壽命。 ● 先進(jìn)的制造工藝： H26采用電弧爐+真空精煉+電渣重熔冶煉技術(shù)，純凈度高（S含量控制在0.002%以下），成份偏析小，結(jié)合高溫?cái)U(kuò)散、多向鍛造工藝、超細(xì)化處理等先進(jìn)的熱處理工藝，材料致密度高，組織細(xì)小均勻，具有極佳淬透性和抗熱疲勞性。 ● 產(chǎn)品用途： 適用于要求高熱疲勞抗力的中、大型鋁鎂合金壓鑄模、高強(qiáng)度擠壓模和精密熱鍛模。 ● 工藝特征： 1.高溫?cái)U(kuò)散是改善碳化物偏析的有效途徑 經(jīng)過(guò)在1200℃以上的高溫長(zhǎng)時(shí)間保溫，高溫合金鋼的共晶碳化物數(shù)量減少、顆粒變小，成分更加均勻。 2.組織超細(xì)化處理為最終熱處理提供最理想的預(yù)備組織 H26鋼組織超細(xì)化后的碳化物球更加的細(xì)小、圓整、均勻，在淬火加熱是不易溶解，可以阻止晶粒長(zhǎng)大，細(xì)化淬火馬氏體組織，可以大幅度提高模具的耐磨性和強(qiáng)韌性，同時(shí)降低了模具的過(guò)熱敏感性，熱處理操作方便，可減小變形和開(kāi)裂。 ● 室溫沖擊韌性 ： 鋼種 室溫沖擊韌性(J/cm2） H26 ≥330 ● 抗拉強(qiáng)度： 鋼種 48HRC 50HRC 52HRC H26 1610MPa 1710MPa 1800MPa

化學(xué)成分（ % ） 元豐牌號(hào) GB C Si S P Mn Cr Mo V H13RX 4cr5mosiv1 0.32~0.45 0.80~1.20 ≤ 0.020 ≤ 0.025 0.20~0.50 4.75~5.50 1.10~1.75 0.8~1.2 特征： 1 、該鋼經(jīng)稀土處理爐外精練，真空脫氣、電渣至溶，鋼質(zhì)純凈、組織至密。 2 、鍛打前后經(jīng)均質(zhì)細(xì)化工藝處理，顯微組織均勻，性能穩(wěn)定，使用壽命均高于普通 H13 。 用途： 適合制作各類熱鍛模、熱擠壓模、鋁壓鑄模等。 　　注：淬火時(shí)預(yù)防脫碳，對(duì)型腔復(fù)雜模具預(yù)熱要充分， 600 ℃預(yù)熱時(shí)間按原則辦事 0.5min/mm ， 850 ℃預(yù)熱按 1min/mm 。淬火后模具要及時(shí)回火，防止開(kāi)裂，根據(jù)模具情況可考慮進(jìn)行三次高溫回火。請(qǐng)避免在 400-500 ℃之間回火，防止產(chǎn)生回火脆性，回火溫度根據(jù)使用而定。
